Manifold Ekzos Besi Tuang

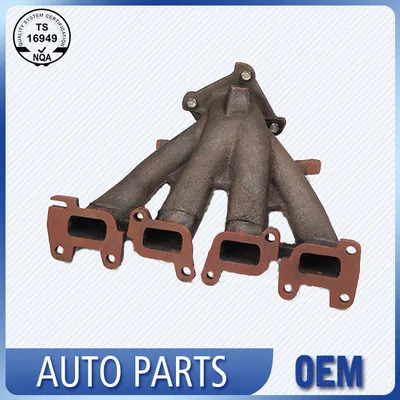

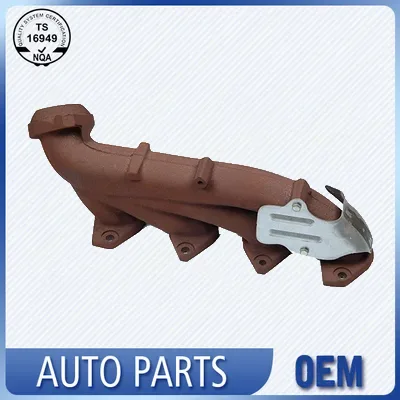

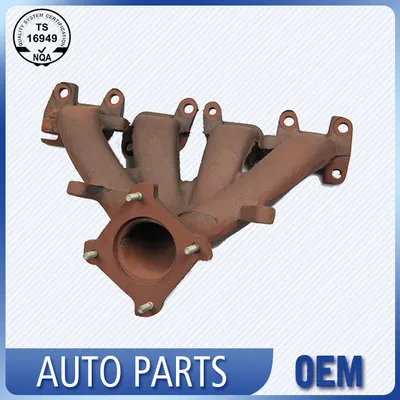

Siri Manifold Ekzos Besi Tuang kami merangkumi pelbagai konfigurasi, termasuk reka bentuk 3-silinder, 4-silinder dan jenis-V, agar sesuai dengan kebanyakan kenderaan penumpang, trak ringan dan enjin komersial. Setiap manifold menawarkan kekonduksian terma yang sangat baik dan rintangan retak di bawah suhu operasi yang melampau.

Direka dengan pelari dalaman yang dioptimumkan, manifold ini memastikan aliran gas ekzos seimbang, mengurangkan tekanan belakang dan meningkatkan kecekapan enjin. Bebibir bertetulang dan pembinaan berdinding tebal menghalang ledingan dan kebocoran dalam penggunaan berpanjangan. Semua unit diperiksa secara dimensi dan diuji tekanan untuk memenuhi standard prestasi dan kesesuaian OE, menjadikannya pengganti yang boleh dipercayai untuk penyelenggaraan armada dan pembaikan individu.

Spesifikasi Produk

Manifold ekzos besi tuang unggul dalam kestabilan terma dan rintangan lesu untuk enjin beban tinggi. Pembinaan padat mereka sama rata menghilangkan haba, mengurangkan titik panas sambil mengekalkan aliran ekzos yang konsisten untuk menyokong tindak balas turbo dan kawalan pelepasan. Dicipta untuk keserasian langsung, ia menghapuskan pengubahsuaian yang mahal, menawarkan prestasi penyelenggaraan rendah yang boleh dipercayai untuk pembinaan semula enjin dan peningkatan armada.

Struktur Mikro dan Kekonduksian Terma

Kimia besi dirumuskan untuk menghasilkan grafit serpihan Jenis A yang tersebar sama rata dalam matriks mutiara, gabungan yang menghasilkan kekonduksian terma hampir 50 watt per meter kelvin pada 200 darjah Celsius. Tahap pemindahan haba ini menggerakkan tenaga haba dengan pantas dari dinding pelabuhan ke dalam badan pengumpul, melicinkan kecerunan suhu yang sebaliknya akan menumpukan tegasan berhampiran sendi bebibir. Serpihan grafit juga berfungsi sebagai penyerap terikan dalaman; apabila kitaran manifold antara suhu gas ambien dan ekzos melebihi 700 darjah Celsius, ubah bentuk mikroskopik menyetempat pada hujung grafit dan bukannya memajukan ke rangkaian retakan berterusan. Setiap leburan dinilai dengan ujian baji sejuk dan analisis spektrografi, mengesahkan bahawa kandungan karbon dan silikon yang setara kekal dalam jalur sempit untuk mengekalkan bentuk grafit yang konsisten.

Proses Pengacuan dan Pelepasan Tekanan

Cengkerang manifold dibentuk dalam acuan pasir berikat resin yang direka bentuk dengan sistem gating bertekanan untuk memastikan halaju logam rendah dan mengurangkan hakisan pasir. Selepas menuang dan goncang, tuangan mentah melalui relau normalisasi berterusan pada suhu 880 darjah Celsius. Langkah ini melarutkan karbida yang mungkin terbentuk semasa penyejukan dan membina semula struktur pearlitik yang seragam, menghasilkan sampul kekerasan 180 hingga 220 HBW di seluruh bahagian. Selepas penormalan, bebibir dimesin rata dan bukaan port selesai kepada kekasaran permukaan terkawal di bawah 6.3 mikrometer Ra. Operasi terma terakhir ialah pelepasan tekanan suhu rendah pada 550 darjah Celcius selama tiga jam, yang melegakan ketegangan sisa yang diperkenalkan oleh penyejukan faundri dan pemotongan pengilangan berat, menjadikan komponen stabil secara dimensi semasa kitaran terma pertama pada enjin.

Pengesahan Dimensi dan Ujian Kebocoran

Kerataan bebibir disahkan pada plat permukaan granit menggunakan penunjuk dail disifarkan pada tiga titik sudut, dengan had penerimaan 0.15 milimeter merentasi muka pengedap. Kedudukan port relatif kepada lubang datum ditangkap pada mesin pengukur koordinat jenis jambatan untuk sekurang-kurangnya tiga sampel setiap syif, memastikan penjajaran pelari sepadan dengan kepala enjin dalam zon toleransi 0.3 milimeter. Setiap manifold yang telah siap kemudian diikat pada lekapan ujian kebocoran, bertekanan hingga 1.5 bar dengan udara kedai dan direndam dalam tangki air. Sebarang aliran buih yang berterusan mencetuskan kuarantin serta-merta dan semakan punca. Untuk aplikasi pengecas turbo, ujian kebocoran panas tambahan pada 250 darjah Celsius dilakukan secara berkala menggunakan pengesan helium, mengesahkan bahawa pengembangan haba badan tuangan tidak membuka mikrovoid pada sambungan pengumpul.

Pengalaman Pembuatan dan Dokumentasi Kualiti

Keseluruhan jujukan pengeluaran dijalankan dalam kemudahan diperakui IATF 16949 yang telah mengkhusus dalam bahagian automotif tuang dan mesin selama lebih daripada 25 tahun. Setiap haba seterika diberikan nombor lot unik yang muncul pada nota penghantaran dan dikaitkan dengan rekod spektrometer, laporan ujian pasir dan carta rawatan haba yang sepadan. Manifold siap ditandakan dengan kod dakwat kekal yang merujuk kepada lot ini, membolehkan pengesanan ke belakang sepenuhnya walaupun selepas bertahun-tahun berkhidmat di lapangan.

Apabila pelanggan OEM memerlukan penyerahan Proses Kelulusan Bahagian Pengeluaran, kami membekalkan dossier tahap 3 yang mengandungi gambar rajah aliran proses, mod kegagalan dan analisis kesan, indeks keupayaan untuk dimensi kritikal dan sijil bahan daripada makmal faundri. Pakej ini memberikan pasukan kejuruteraan data yang mereka perlukan untuk mengesahkan manifold untuk platform enjin khusus mereka.

Lebih Banyak Acuan Manifold Ekzos Besi Tuang

Manifold ekzos besi tuang premium direka bentuk untuk ketahanan, kestabilan haba dan aliran ekzos yang dioptimumkan.

Soalan Lazim

1.Kenderaan dan enjin apa yang digunakan untuk manifold ekzos besi tuang?

J: Ia sepadan dengan trak diesel tugas berat, jentera kejuruteraan, peralatan pertanian, kenderaan komersial anjakan besar, enjin petrol sekolah lama dan enjin muatan berat pengecas turbo. Ia direka khas untuk keadaan kerja dengan suhu ekzos ultra tinggi, operasi beban penuh jangka panjang dan getaran teruk, di mana manifold keluli nipis terdedah kepada ubah bentuk dan retak.

2. Apakah punca utama keretakan dan kebocoran udara manifold ekzos besi tuang?

A: Berbasikal haba sejuk-panas yang kerap menghasilkan tekanan haba yang besar untuk membentuk rekahan keletihan; pemasangan terlebih tork yang tidak betul merosakkan struktur bebibir; perisai haba yang hilang atau rosak membawa kepada pembakaran suhu ultra-tinggi tempatan; penggunaan jangka panjang gasket nipis inferior menyebabkan tekanan tidak sekata pada bebibir; impak luaran semasa penyelenggaraan atau pemanduan luar jalan menghasilkan keretakan keras.

3. Bagaimanakah kilang mengesahkan bahawa setiap manifold memenuhi spesifikasi OE sebelum penghantaran?

J: Pintu pelepasan empat peringkat digunakan. Pertama, kimia besi mentah disahkan terhadap kad cair. Kedua, selepas rawatan haba, ujian kekerasan dan pemeriksaan mikrostruktur rawak dilakukan. Ketiga, dimensi bermesin diukur pada pelan pensampelan berdasarkan saiz lot. Akhir sekali, setiap bahagian menjalani ujian kebocoran rendaman air yang diterangkan di atas, dan hasilnya direkodkan. Pemeriksa pembungkusan kemudian memadankan unit dengan nombor bahagian pelanggan dan secara visual mengesahkan keadaan permukaan. Pendekatan berlapis ini memastikan keperluan dimensi, bahan dan pengedap dipenuhi sebelum produk meninggalkan dok.
