Plat Injap Aloi Aluminium

Dicipta untuk memenuhi permintaan pemasangan enjin yang pelbagai, plat injap aloi aluminium kami menjalani rawatan pembajaan piawai untuk meningkatkan ketegaran struktur terhadap turun naik tekanan yang kerap. Kemasan permukaan licin menghilangkan burr yang boleh membahayakan komponen dalaman semasa pergerakan salingan. Kilang kami menjalankan pengesahan sampel sebelum pengeluaran besar-besaran dan memeriksa kerataan satu demi satu selepas pemprosesan, mengekalkan ketepatan padanan yang stabil untuk penggantian pasaran selepas dan pemasangan peralatan asal.

Komposisi Aloi dan Proses Pembajaan

Plat bermula sebagai kepingan aloi aluminium 6061, dipilih untuk kandungan silikon dan magnesiumnya yang seimbang yang membolehkan tindak balas yang boleh dipercayai terhadap pengerasan kerpasan. Kosong adalah larutan yang dirawat pada 530 darjah Celsius dalam relau udara terkawal, ditahan selama 45 minit, kemudian dipadamkan dalam air pada suhu ambien. Penuaan buatan mengikuti pada suhu 175 darjah Celsius selama lapan jam, memacu pembentukan mendakan Mg2Si halus di seluruh struktur butiran. Temperamen T6 ini menghasilkan kekuatan tegangan berhampiran 310 MPa dan kekerasan Brinell melebihi 95 HBW, memberikan plat ketegaran mekanikal untuk menahan kesan pembukaan injap berulang tanpa ubah bentuk plastik. Sampel rawak dari setiap kelompok penuaan tertakluk kepada pengukuran kekonduksian menggunakan peralatan arus pusar, memastikan kitaran pemendakan telah tepu sepenuhnya sebelum bahagian tersebut bergerak ke pemesinan.

Penyediaan Permukaan dan Kawalan Burr

Selepas rawatan haba, permukaan kosong dipotong lalat pada kedua-dua muka untuk mengeluarkan lapisan dekarburasi dan mencapai ketebalan permulaan yang konsisten. Deburring dilakukan dengan gabungan getaran bergetar dan memberus manual di bawah pembesaran, menyasarkan tepi port dan rim lubang bolt di mana burr sisa boleh menanggalkan dan mencemarkan litar minyak pemampat. Pemeriksaan projektor profil pada skala pembesaran 20x mengesahkan bahawa semua jejari tepi berada dalam chamfer 0.1 hingga 0.2 milimeter, menghapuskan penaik tekanan. Kekasaran permukaan akhir, diukur dengan profilometer stylus sesentuh merentasi lorong pengedap, kekal di bawah Ra 0.8 mikron. Kemasan dataran tinggi ini membolehkan buluh injap duduk sama rata dan mengurangkan laluan kebocoran semasa lejang mampatan.

Spesifikasi Produk

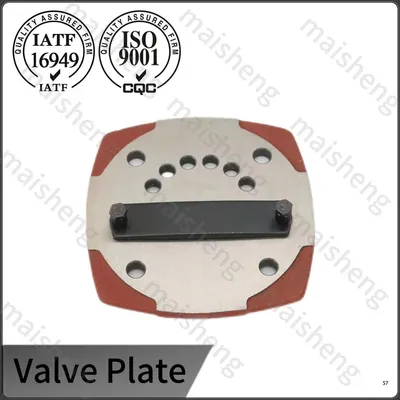

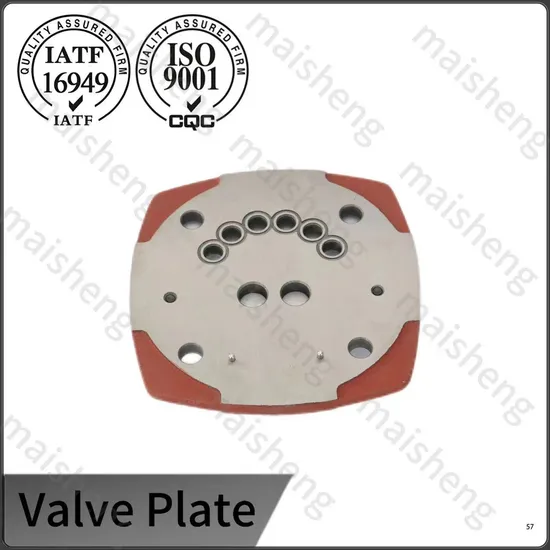

Plat injap aloi aluminium siri VP057 ini, dipadankan dengan komponen pengedap getah berkualiti tinggi, adalah komponen teras kejuruteraan ketepatan yang dibangunkan khas untuk sistem penyejukan automotif, memastikan operasi yang stabil dan cekap bagi keseluruhan pemasangan penyejukan.

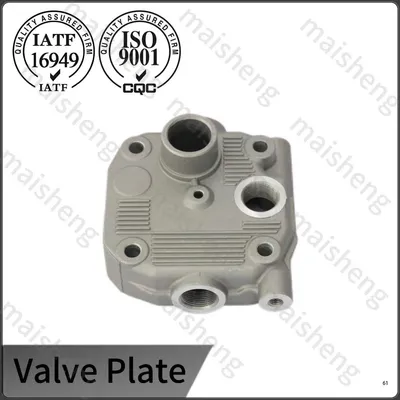

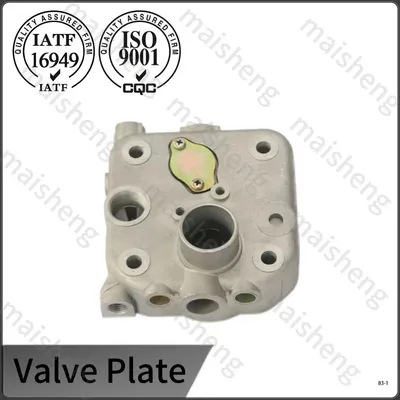

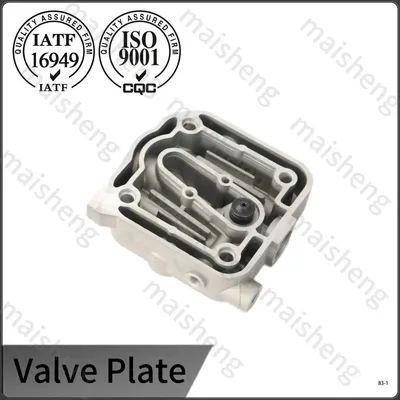

Lebih Plat Injap Aloi Aluminium

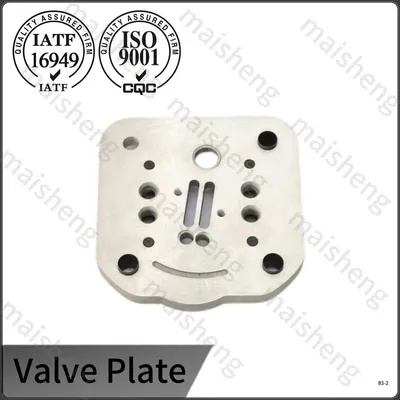

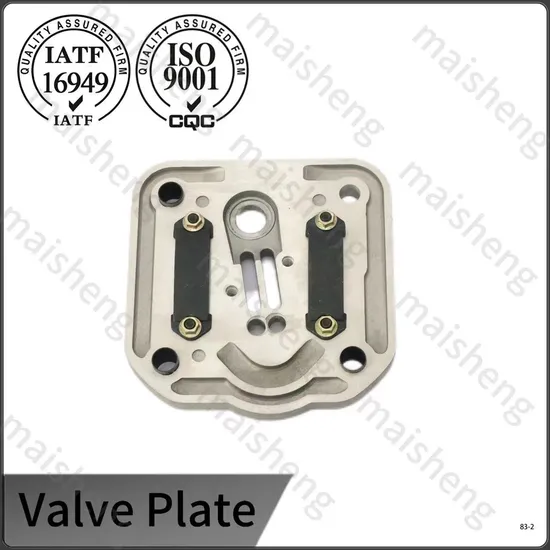

Plat injap aloi aluminium yang dimesin halus menunjukkan permukaan licin dan toleransi dimensi yang tepat selepas pemprosesan yang ketat.

Metrologi Dimensi dan Kebolehkesanan Lot

Kerataan diperiksa pada setiap bahagian menggunakan sumber cahaya natrium monokromatik dan rata optik dengan ketepatan yang diketahui. Corak pinggiran gangguan yang terhasil mesti menunjukkan jalur lurus, selari tanpa gelung tertutup, menunjukkan jumlah sisihan di bawah 5 mikron. Jarak tengah lubang disahkan pada mesin pengukur koordinat dalam bilik terkawal suhu, merujuk profil luar sebagai datum utama. Dimensi kritikal direkodkan ke dalam pangkalan data kawalan proses statistik, di mana had kawalan ditetapkan pada tambah atau tolak tiga sisihan piawai. Setiap plat menerima pengecam kelompok terukir laser yang memaut kepada sijil bahan mentah, log rawatan haba, versi program pemesinan dan imej kerataan optik. Jejak sejarah ini, diuruskan di bawah sistem diperakui IATF 16949 kami, kekal boleh diakses untuk hayat produk penuh dan menyokong permintaan dokumentasi PPAP OEM.

Pengalaman Syarikat dan Kepakaran Sistem Penyejukan

Dengan lebih 25 tahun dalam pengeluaran komponen automotif ketepatan, kemudahan itu telah mengumpulkan pengetahuan aplikasi yang luas khusus untuk dinamik injap pemampat. Jurutera kami mengekalkan perpustakaan rujukan frekuensi semula jadi injap buluh dan keperluan tekanan tempat duduk untuk model pemampat biasa, membolehkan pendimensian plat yang cepat yang mengelakkan perbualan resonan dalam julat kelajuan operasi enjin. Sel pembuatan yang sama yang menghasilkan kuali minyak aluminium dan penutup masa di bawah pensijilan IATF 16949 mengendalikan pemesinan plat injap, memastikan kawalan proses seperti pemantauan kepekatan penyejuk, pengesanan hayat alat dan kajian kebolehulangan tolok dalam proses digunakan secara konsisten. Apabila reka bentuk plat baharu diserahkan untuk pengeluaran, laporan pemeriksaan artikel pertama dan kajian keupayaan dengan sampel minimum 100 keping disusun dan disemak sebelum keluaran siri.

Soalan Lazim

1. Apakah langkah pengendalian piawai yang diperlukan untuk memasang plat injap aloi aluminium?

A: Bersihkan permukaan pemasangan silinder dan kepala silinder dengan teliti untuk mengeluarkan mendapan karbon, serpihan logam dan sisa kotoran; pasang buluh masuk dan ekzos mengikut arah aliran udara, kemudian letakkan plat injap dalam orientasi depan belakang yang betul; kencangkan bolt penetap bersilang dalam pelbagai peringkat mengikut tork yang ditentukan oleh manual peralatan; lengkapkan pemasangan kepala pam dan jalankan ujian sesak udara terbiar sebelum operasi rasmi.

2. Apakah isyarat operasi yang tidak normal yang menunjukkan bahawa plat injap aloi aluminium rosak?

A: Pemampat udara tidak boleh mencapai tekanan kerja terkadar dan berjalan tanpa henti untuk masa yang lama; bunyi kebocoran udara desisan yang jelas pada sambungan kepala pam; bunyi tidak normal kesan logam tajam semasa pemampatan; suhu kepala pam meningkat dengan cepat selepas permulaan dengan bau terbakar; isipadu udara alur keluar udara menurun dengan mendadak dan alat pneumatik kekurangan kuasa.

3. Apakah selang yang disyorkan untuk menggantikan plat injap dalam pemampat yang sentiasa diservis?

J: Untuk pemampat penghawa dingin kereta penumpang, plat injap biasanya diperiksa pada 60,000 kilometer atau 36 bulan, yang mana dahulu. Kenderaan armada yang beroperasi dalam habuk tinggi atau persekitaran garam pantai mungkin memerlukan pemeriksaan pada 40,000 kilometer. Pengukuran kerataan plat dan jurang angkat buluh semasa servis menentukan sama ada penggantian diperlukan; pinggan dengan hidangan lebih daripada 0.01 milimeter atau dengan kesan kesan yang boleh dilihat pada jalur pengedap hendaklah diperbaharui untuk memulihkan prestasi pengepaman penuh.

4. Bagaimanakah kilang mengendalikan reka bentuk plat tersuai untuk model pemampat usang?

J: Pelanggan boleh membekalkan sampel asal atau lukisan dimensi terperinci. Proses kejuruteraan terbalik kami termasuk pengimbasan 3D plat sampel, penciptaan model CAD dan pengesahan dimensi fungsi kritikal terhadap susun atur silinder pemampat. Satu kumpulan prototaip lima hingga sepuluh plat kemudiannya dimesin, diuji untuk kesesuaian dan kerataan, dan dihantar kepada pelanggan untuk pemasangan percubaan. Setelah prototaip diluluskan, dimensi akhir dan spesifikasi kemasan permukaan dikunci dalam pelan kawalan pengeluaran, dan lekapan khusus serta set alat diarkibkan untuk pesanan berulang.
